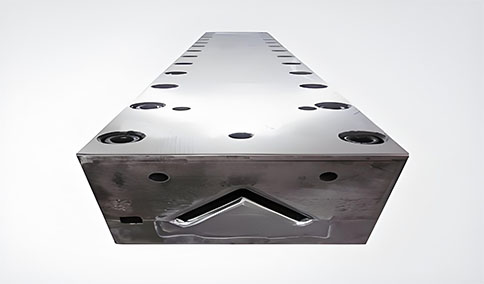

玻璃鋼角鋼模具作為復合材料成型的關鍵設備，其性能指標直接決定了制品的質量與生產效率。在眾多技術參數中，硬度和粗糙度是最為核心的兩項標準，它們不僅影響著模具的使用壽命，更關系到最終產品的尺寸精度和表面質量。

一、硬度標準詳解

1. 材料硬度要求

玻璃鋼角鋼模具的硬度標準首先體現在材料選擇上。模體通常采用合金鋼制造，如40Cr、P20、Cr12等優質鋼材。這些材料經過淬火處理后，硬度應達到HRC55-60的范圍，以確保模具能夠承受長期的高壓載荷。例如，40Cr合金鋼在調質處理后的抗拉強度需≥800MPa，這是保證模具結構穩定性的基礎。

膠衣層的硬度同樣不容忽視，其巴氏硬度需大于35。在實際檢測中，應在模具表面選取至少10個分散的測試點，各點之間的硬度偏差不應超過2個單位。這種嚴格的硬度控制能夠有效防止模具在使用過程中出現局部磨損或變形。

2. 熱穩定性驗證

玻璃鋼模具在成型過程中需要承受高溫環境，因此熱穩定性是衡量其性能的重要指標。根據行業標準，玻璃鋼積層在120℃的高溫下持續工作2小時后，其變形量不得超過0.1mm。這一標準確保了模具在連續生產過程中能夠保持穩定的尺寸精度，避免因熱變形導致的產品尺寸偏差。

二、檢測與維護建議

1. 硬度檢測

為了確保模具硬度始終符合標準，建議每生產50套制品就對模具進行一次全面的硬度檢測。使用經過校準的巴氏硬度計，在模具的不同部位進行多點測量，記錄數據并分析變化趨勢。一旦發現硬度下降超過允許范圍，應立即停止使用并進行修復或更換。

2. 粗糙度維護

保持模具表面的光潔度是日常維護的重要工作。每批次生產結束后，都應對模具進行專業的拋光處理，確保Ra值穩定在標準范圍內。同時，定期使用激光輪廓儀或觸針式粗糙度儀對模具表面進行全面檢測，及時發現并處理潛在問題。

嚴格執行硬度與粗糙度標準，不僅能夠顯著提升模具的使用壽命（預計可延長30%以上），更能有效降低制品的不良率（控制在0.5%以內）。這些看似嚴格的技術要求，實則是保證產品質量、提高生產效率、降低生產成本的關鍵所在。隨著復合材料行業的不斷發展，對模具性能的要求也將越來越高，只有不斷優化和完善這些標準，才能推動整個行業的技術進步。
